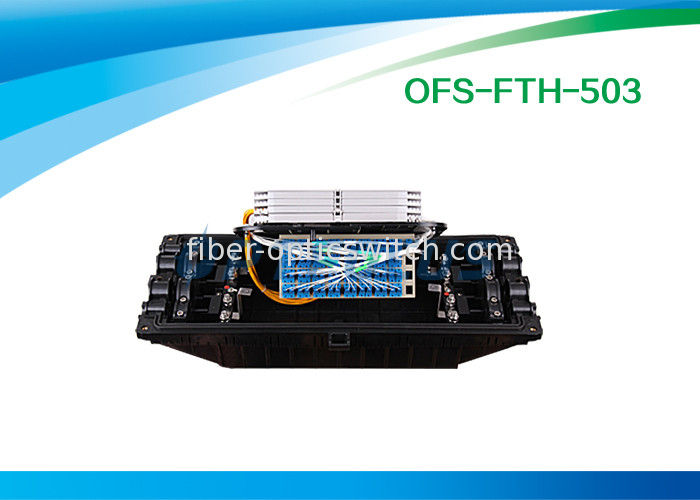

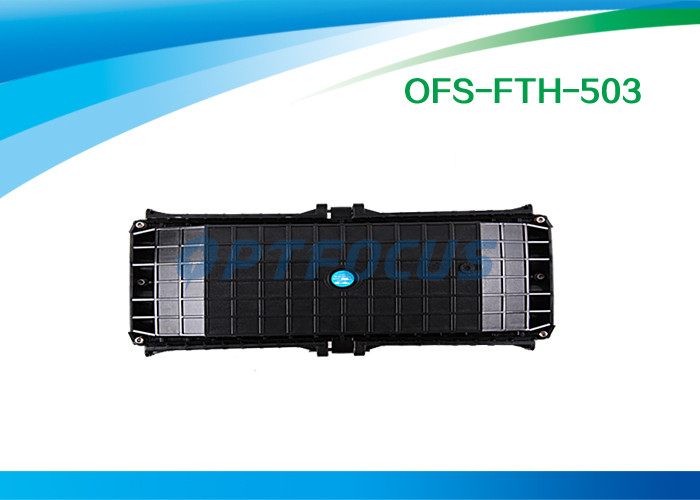

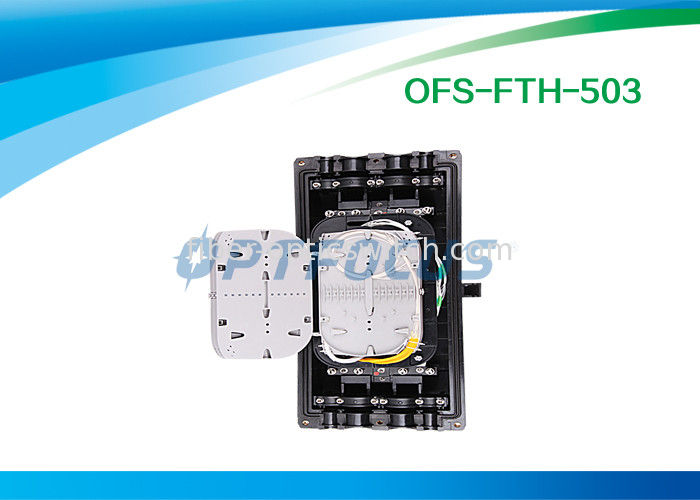

Max 96 core Fiber Optic Enclosures 8 Port Seal Perekat Horisontal 7300g - 9600g

Model nomor.

Ukuran (mm) L × W × H

Kapasitas inti

Port Kabel (maks)

Max diameter kabel (mm)

Adaptor dan lubang Panel Depan

OFS-FTH-503

590x320x215

240

8

4 × Ø41
4 × Ø20

Adaptor FC: 48PCS

Adaptor SC: 96PCS

4 × Ø26
4 × Ø20

ST adapter: 96PCS

Adaptor LC: 96PCS

Tidak.

Nama komponen

Kuantitas

Pemakaian

Keterangan

1

Perumahan

1 set

Melindungi kabel fiber splices secara keseluruhan

Diameter internal:

500x205 (mm)

2

Sisipkan piring

2 pasang

Memperbaiki perumahan

220x80x35 (mm)

3

Baki sambatan serat optik

(FOST)

Maks 10 pcs (banyak sekali

Max 9 pcs (pita)

Memperbaiki tutup pelindung shrinkable panas dan memegang serat

Cocok untuk:

Bunchy: 24,36,48,72 (core) Pita: 6,12,18 (potongan)

4

Memperbaiki braket

1 set

Memperbaiki kabel serat dan inti yang diperkuat

5

Dasar

1 set

Memperbaiki FOST

6

Seal pas

1 set

Penyegelan antara penutup FOSC dan bagian bawah FOSC

7

Steker port

8 buah

Menyegel port kosong

8

Tekanan

Katup penguji

1 set

Setelah menyuntikkan udara, digunakan untuk pengujian tekanan dan pengujian penyegelan

Konfigurasi sesuai kebutuhan

9

Earthing deriving device

1 set

Turunkan komponen metalik kabel serat di FOSC untuk koneksi pembumian

Konfigurasi sesuai kebutuhan

Tidak.

Nama asesoris

Kuantitas

Pemakaian

Keterangan

1

Panas lengan pelindung yang menyusut

Melindungi serabut serat

Konfigurasi sesuai kapasitas

2

Dasi nilon

Memperbaiki serat dengan pelindung mantel

Konfigurasi sesuai kapasitas

3

Pita isolasi

1 gulung

Memperbesar diameter kabel serat agar mudah diperbaiki

4

Seal tape

1 gulung

Memperbesar diameter kabel serat yang pas dengan pas segel

Konfigurasi sesuai spesifikasi

5

Kait gantung

1 set

Untuk penggunaan udara

6

Kawat pembumian

1 potong

Menempatkan melalui perangkat pembumian

Untuk memenuhi kebutuhan aktual

7

Kain abrasi

1 potong

Kabel serat garing

8

Melabeli kertas

1 potong

Pelabelan serat

9

Kunci pas khusus

3 buah

Memperbaiki baut, mengencangkan mur dari inti yang diperkuat

10

Mengukur kertas

1 potong

Untuk mengukur perimeter, dimana diameter diperbesar dengan pita segel

Untuk mengukur perimeter dengan kertas pengukur yang sesuai

11

Tabung penyangga

Diputuskan oleh pelanggan

Ditancapkan ke serat dan diperbaiki dengan FOST, mengelola buffer

Konfigurasi sesuai kebutuhan

12

Desiccant

1 tas

Masukkan ke FOSC sebelum menyegel udara yang mengering.

13

Palu karet

1 potong

Mengetuk atau merobek piring inset
